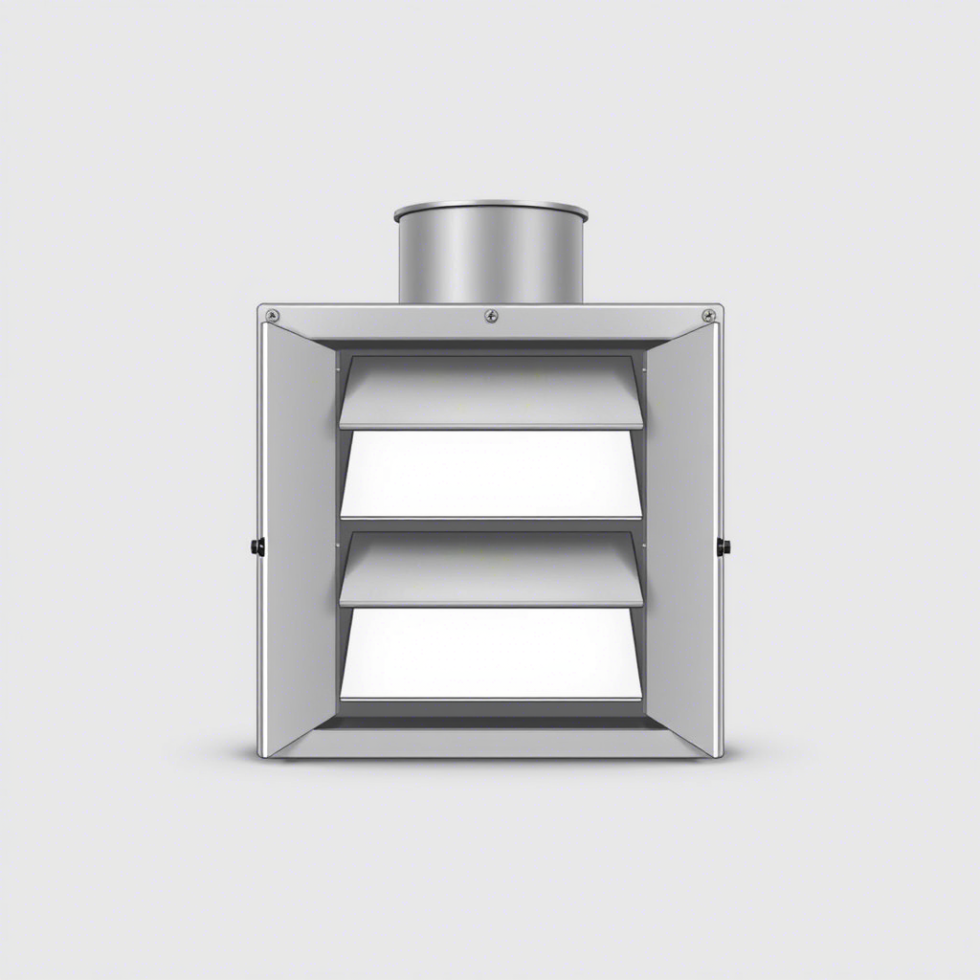

Обратный клапан для вентиляции: полное руководство по выбору, принципу работы и установке
Нужна система кондиционирования? Тогда вам к нам!
Принцип работы обратного клапана.
Основная и единственная функция обратного клапана – пропускать воздух строго в одном направлении (из помещения наружу, в вентканал) и автоматически блокировать его движение в обратную сторону. Конструктивно это реализуется через подвижный запирающий элемент, который реагирует на давление воздушного потока.
- Прямое направление (нормальная работа вытяжки): воздух из помещения (с кухни, из ванной, из технического помещения) создает давление на запирающий элемент (створку, лепесток, мембрану) клапана. Под этим давлением элемент открывается, позволяя воздуху беспрепятственно выходить в вентиляционный канал.
- Обратное направление (возникновение обратной тяги): когда давление в вентканале становится выше, чем в помещении (или возникает поток воздуха из канала в помещение), воздушный поток давит на запирающий элемент с другой стороны. Это давление, в сочетании с конструктивными особенностями (сила тяжести, пружины, гибкость материала), заставляет элемент плотно прижаться к седлу (уплотнительной поверхности корпуса клапана). Проход перекрывается, и обратный поток воздуха, а с ним и все нежелательные запахи, пыль или холод, не могут проникнуть внутрь.
Ключевые характеристики эффективного клапана: герметичность в закрытом состоянии, минимальное сопротивление прямому потоку воздуха, быстрота срабатывания и долговечность механизма.
Основные виды обратных клапанов для вентиляции.
Обратные клапаны классифицируют по нескольким параметрам: форма, материал, тип запирающего элемента, способ установки. Выбор оптимального типа зависит от конкретной задачи, типа вентиляционной системы (естественная или принудительная), сечения и формы воздуховода, требуемой производительности и бюджета.
1. По форме сечения (совместимость с воздуховодами):
- Круглые: самый распространенный тип для бытовых применений. Стандартные диаметры – 100 мм, 125 мм, 150 мм, 200 мм. Идеально подходят для подключения кухонных вытяжек, вентиляторов в санузлах, круглых гибких или жестких воздуховодов.
- Прямоугольные (квадратные) применяются в системах с прямоугольными каналами вентиляции, часто в промышленных или коммерческих зданиях, а также при скрытом монтаже в коробах в квартирах. Размеры указываются как длина х ширина (например, 204х60 мм).
- Универсальные (решетки с клапаном): представляют собой вентиляционную решетку, в конструкцию которой уже встроен обратный клапан (чаще всего лепесткового или мембранного типа). Устанавливаются непосредственно на выход вентканала в стене или потолке. Удобны для организации естественной вентиляции или простейшей принудительной.
2. По материалу изготовления:
- Пластик (ПВХ, полипропилен) - самый популярный материал для бытовых систем вентиляции. Пластиковые клапаны легкие, не подвержены коррозии, имеют низкую стоимость, гладкую внутреннюю поверхность (минимум сопротивления потоку), доступны в разных цветах (чаще белый). Подходят для температур до +70..+100°С (в зависимости от типа пластика), что достаточно для большинства жилых применений.
- Оцинкованная сталь применяется в промышленной вентиляции, системах дымоудаления, где требуются повышенная прочность, огнестойкость, устойчивость к высоким температурам и агрессивным средам. Тяжелее и дороже пластиковых.
- Нержавеющая сталь используется в особо требовательных условиях: пищевая, химическая промышленность, бассейны, помещения с высокой влажностью и агрессивными парами. Обладает максимальной коррозионной стойкостью и долговечностью.
- Алюминий - легкий, коррозионностойкий материал, встречается реже, в основном в виде решеток с клапаном.
3. По типу запирающего элемента и принципу действия:
- Лепестковый (гравитационный/одностворчатый) - самый простой и распространенный тип. Запирающий элемент – одна сплошная створка (лепесток), закрепленная на оси выше центра тяжести. Под действием прямого потока створка открывается (отклоняется вверх), под действием обратного потока или силы тяжести – захлопывается. Эффективен при достаточной скорости прямого потока. Чувствителен к положению: требует строго вертикальной или горизонтальной установки (в зависимости от модели), иначе створка может не закрыться герметично или открываться самопроизвольно. Бывает с противовесом для улучшения срабатывания.
- Мембранный (гибкий лепестковый): вместо жесткой створки используется одна или несколько тонких гибких пластин (мембран) из пластика или силикона. Прямой поток отгибает гибкие лепестки, пропуская воздух. При обратном потоке лепестки прижимаются к решетке корпуса, перекрывая сечение. Преимущества: работают в любом положении, очень низкое сопротивление потоку, бесшумность. Недостаток: гибкие лепестки могут деформироваться или слипаться при высокой влажности/жировых отложениях (на кухне). Требуют чистки.
- Двухстворчатый (бабочка, жалюзийный): запирающий элемент состоит из двух створок (ламелей), закрепленных на центральной оси. Напоминает жалюзи или крылья бабочки. Прямой поток раскрывает створки. Обратный поток или пружины (часто присутствуют) захлопывают их. Компактны, могут работать в любом положении. Пружины обеспечивают более четкое и быстрое срабатывание даже при слабом обратном потоке. Часто используются в канальных вентиляторах или как самостоятельные канальные элементы. Недостаток: пружины могут со временем ослабнуть или сломаться; создают чуть большее сопротивление потоку, чем мембранные.
- Решетка с обратным клапаном. Как упоминалось выше, это комбинированное устройство. Внутри декоративной вентиляционной решетки (пластиковой, металлической) встроен клапан (обычно лепесткового или мембранного типа). Упрощает монтаж.
4. По способу установки:
- Канальные: монтируются непосредственно в разрыв воздуховода (круглого или прямоугольного сечения). Требуют достаточного прямого участка для установки. Обеспечивают максимальную герметичность системы.
- Накладные (устанавливаемые на вентилятор/решетку): крепятся непосредственно к выходному отверстию вытяжного вентилятора или к стенной/потолочной решетке. Компактны, просты в монтаже, но могут быть менее герметичны, чем канальные.
- Встроенные: являются неотъемлемой частью конструкции некоторых вытяжных вентиляторов или кухонных вытяжек. Оптимальны по компактности и эффективности для данного устройства.
Проблемы, которые решает обратный клапан
Установка обратного клапана становится критически важным решением в нескольких распространенных ситуациях. Наиболее частой проблемой в многоквартирных домах является обратная тяга в общедомовой вентиляции, возникающая из-за засорения общедомового стояка, воздействия сильного ветра, неправильных перепланировок у соседей или одновременной работы мощных вытяжек у нескольких жильцов. Это приводит к проникновению в квартиру посторонних воздушных масс с запахами кухни, табака или санузла из смежных помещений. Обратный клапан физически блокирует этот паразитный поток, обеспечивая защиту внутреннего пространства.
Не менее актуальна проблема при объединении вентканалов, когда вытяжки от кухни и санузла подключены к общему воздуховоду. При включении вытяжки в одном помещении возникает разрежение, провоцирующее обратное движение воздуха в другом. Установка клапана на каждую ветку перед узлом объединения предотвращает переток загрязненных воздушных масс между зонами.
При комбинировании естественной и принудительной вентиляции (например, при монтаже вытяжного вентилятора в санузле) возникает специфический риск. В паузах между работой оборудования обратная тяга может преодолевать сопротивление лопастей, вызывая не только проникновение запахов, но и шумовые эффекты. Интеграция клапана непосредственно в воздуховод за вентилятором или выбор модели со встроенной заслонкой полностью нивелирует эту проблему, обеспечивая герметичное перекрытие канала.
Теплотехнический аспект также играет значимую роль: через неактивную вытяжку или незакрытый канал в холодный сезон проникает уличный воздух, увеличивая теплопотери. Клапан создает дополнительный барьер, снижая инфильтрацию холода и пыли. Одновременно он служит физическим препятствием для проникновения насекомых и грызунов через вентиляционные шахты, выполняя санитарно-гигиеническую функцию.
В промышленном секторе применение обратных клапанов носит стратегический характер. В системах дымоудаления они предотвращают распространение опасных продуктов горения, в приточных установках с подогревом блокируют холодные сквозняки при остановке оборудования. Особую важность они имеют для зонирования воздушных потоков в объектах со строгими требованиями к чистоте воздуха: лабораториях, медицинских учреждениях, производственных цехах и чистых комнатах, где перекрестное смешение воздушных масс недопустимо. Грамотная установка клапанов в таких случаях гарантирует соблюдение нормативов воздухообмена и эпидемиологической безопасности.
Как правильно выбрать обратный клапан?
Правильный выбор обратного клапана – ключевое условие его долгой и эффективной работы. Чтобы обеспечить надежную защиту от обратной тяги без ущерба для производительности системы, необходимо учитывать несколько важных параметров.
Размер сечения является фундаментальным критерием. Диаметр клапана (в мм) должен абсолютно точно соответствовать диаметру воздуховода или выходного отверстия вентилятора. Распространенные бытовые диаметры: 100 мм, 120 мм, 125 мм, 150 мм. Для прямоугольных каналов указывается длина и ширина (например, 204х60 мм). Несоответствие размеров неизбежно приведет к сложностям монтажа, разгерметизации стыков и значительному снижению эффективности всей вентиляционной системы.
Тип вентиляционной системы диктует требования к конструкции клапана. В системах с естественной вентиляцией критически важны клапаны с ОЧЕНЬ низким сопротивлением открытию. Слабой естественной тяги может быть недостаточно для преодоления тугого хода. Оптимальными здесь являются мембранные клапаны (с гибкими лепестками) или гравитационные лепестковые, которые обязательно должны устанавливаться строго вертикально. Часто удобным решением становятся вентиляционные решетки со встроенным клапаном. Для систем принудительной вентиляции (с вентилятором или вытяжкой) подходят практически любые типы клапанов (лепестковые, "бабочка", мембранные), так как поток воздуха создается принудительно. Однако и здесь важно, чтобы клапан создавал минимальное аэродинамическое сопротивление, чтобы не снижать паспортную производительность оборудования. Следует свериться с техническими характеристиками вашего вентилятора или вытяжки.
Место установки определяет выбор материала и типа клапана, исходя из специфических условий эксплуатации. На кухне главными врагами являются жир и копоть. Лепестковые клапаны (особенно с противовесом) или клапаны типа "бабочка" предпочтительнее мембранных, так как их жесткие элементы значительно легче очищать от жировых отложений. Гибкие лепестки мембранного клапана могут слипаться и терять герметичность под воздействием жира. Материал должен быть термостойким пластиком или оцинкованной сталью. Типичные диаметры для кухни: 100-150 мм (соответствующие мощности бытовых вытяжек). В ванной комнате, туалете, совмещенном санузле, гардеробной или техническом помещении царит высокая влажность. Здесь необходим материал, устойчивый к коррозии: пластик (ПВХ, полипропилен) или нержавеющая сталь. Подойдут все типы клапанов, причем мембранные ценятся за бесшумность работы. Очень распространено использование вентиляторов со встроенным обратным клапаном. Стандартные диаметры: 100-125 мм. На промышленных объектах выбор определяется агрессивностью среды, температурой, требованиями к взрывозащищенности или огнестойкости (дымоудаление). Применяются клапаны из оцинкованной или, чаще, нержавеющей стали, нередко с электроприводом для управления или специальной взрывозащищенной конструкцией.
Положение монтажа критично для гравитационных лепестковых клапанов. Обязательно уточните в инструкции к модели, допускает ли она вертикальный, горизонтальный или универсальный монтаж. Мембранные клапаны и клапаны типа "бабочка" обычно менее чувствительны к ориентации в пространстве.
Материал клапана напрямую влияет на долговечность и применимость. Пластик (ПВХ, PP) – идеален для бытовых условий: не подвержен коррозии, легкий, недорогой, имеет гладкую внутреннюю поверхность, снижающую сопротивление потоку. При выборе для кухни или мест с теплым воздухом обязательно проверяйте заявленную термостойкость материала. Оцинкованная сталь предлагает повышенную прочность и огнестойкость, подходит для промышленных применений и систем дымоудаления. Недостатки – больший вес и риск коррозии при повреждении цинкового покрытия. Нержавеющая сталь обеспечивает максимальную коррозионную стойкость и долговечность даже в самых сложных условиях (бассейны, химические лаборатории, пищевое производство), но имеет высокую стоимость.
Производительность и сопротивление – важные эксплуатационные параметры. Клапан не должен создавать значительного сопротивления потоку воздуха. Это особенно критично в системах с естественной тягой или маломощными вентиляторами, где даже небольшое дополнительное препятствие может "задушить" вентиляцию. К сожалению, для простых бытовых клапанов этот параметр редко указывается в паспорте. Косвенно о низком сопротивлении можно судить по типу конструкции: мембранные клапаны обычно обладают самым низким сопротивлением открытию. Для мощных вентиляционных систем или проектов, где важен точный расчет, следует искать клапаны с предоставленным аэродинамическим паспортом изделия.
Герметичность – основная функциональная характеристика обратного клапана. Чем плотнее запирающий элемент (лепесток, мембрана, створки "бабочки") прилегает к седлу в закрытом состоянии, тем надежнее защита от обратного потока воздуха, запахов и насекомых. Проверить этот параметр "на глаз" при покупке сложно. Здесь стоит ориентироваться на отзывы пользователей и репутацию производителя или магазина.
Бренд и цена завершают картину выбора. На рынке представлен огромный диапазон: от бюджетных безымянных моделей до продукции известных брендов систем вентиляции (например, ERA, Vents, Systemair, Blauberg, Shuft). Брендовые изделия обычно предлагают более предсказуемое качество изготовления, точность геометрии, соответствие заявленным характеристикам и наличие гарантии. Цена формируется исходя из типа клапана, используемого материала, размера сечения и, конечно, имени производителя.
Заключение: надежная защита вашего комфорта
Обратный клапан для вентиляции – это не просто дополнительная деталь, а важный элемент, обеспечивающий здоровый микроклимат и комфорт в вашем доме или на объекте. Он эффективно решает проблему обратной тяги, блокируя посторонние запахи, влагу, холод и пыль. Правильно подобранный и установленный клапан работает автономно, не требуя вмешательства пользователя, и служит долгие годы при минимальном обслуживании.
Выбирая клапан, внимательно оцените параметры вашей вентиляционной системы, условия эксплуатации и следуйте рекомендациям, изложенным в этом руководстве. Не экономьте на качестве – надежный клапан окупит себя спокойствием и чистым воздухом в помещении. Если вы сомневаетесь в выборе или монтаже, всегда можно обратиться за консультацией к специалистам компаний, занимающихся проектированием и установкой систем вентиляции. Пусть воздух в вашем доме всегда будет свежим и чистым!
